镍锰铝硅合金靶材定义、特性、制备方法和应用
发布时间：2026-01-20 作者：长沙鑫康新材料 阅读量：24

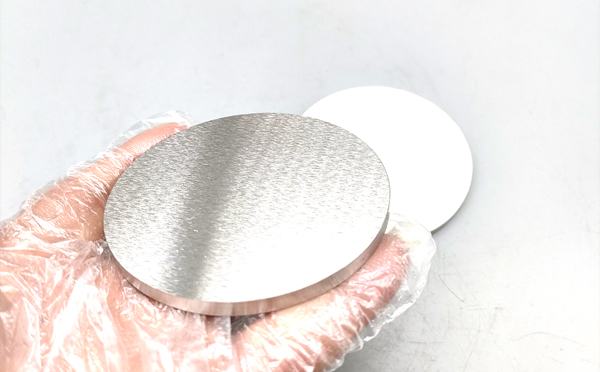

镍锰铝硅合金靶材是一种由镍（Ni）、锰（Mn）、铝（Al）、硅（Si） 四种主要元素按特定比例熔炼、加工而成的圆形或矩形的固体板材。它是物理气相沉积（PVD）工艺中的“源头”材料，在真空环境下被高能粒子轰击，使其原子或分子被溅射出来，并沉积到基片（如硅片、玻璃、金属）表面，形成具有特定功能的薄膜。
镍锰铝硅合金靶材主要性能
高强度与良好的韧性：镍作为基体，提供了良好的延展性和韧性；铝和硅的加入能形成强化相，显著提高材料的强度和硬度。
优异的抗氧化与耐腐蚀性：铝和硅元素在表面极易形成致密、稳定的氧化膜，能有效阻止内部材料进一步氧化和腐蚀，尤其在高温和恶劣环境下表现突出。
良好的热稳定性：合金在较高温度下仍能保持组织稳定和性能，不易软化或发生相变。
可调节的电学与磁学性能：通过精确控制锰、镍等元素的含量，可以一定程度上调节薄膜的电阻率和磁性能，满足特定应用需求。
与半导体工艺的兼容性：硅元素的加入提高了与硅基半导体材料的相容性，减少了界面问题，在微电子应用中尤为重要。
镍锰铝硅合金靶材制备方法
原材料准备：选择高纯度的镍、锰、铝、硅金属块或颗粒（通常纯度在99.95%以上）。根据目标合金成分（如NiMnAlSi 95/2/2/1wt%），精确计算各金属的投料量，需考虑各元素的熔炼损耗（特别是锰的挥发、铝的氧化）。
真空感应熔炼：将原料置于氧化铝或石墨坩埚中，抽真空至10?3 Pa以下，通入高纯氩气保护，感应加热至1300-1500℃（高于合金液相线50-100℃），熔炼5-10分钟后浇注到水冷铜模中，得到圆柱状铸锭。
均匀化退火：将铸锭在800-1000℃保温2-8小时（具体温度取决于合金相变特性），随后随炉冷却或空冷。
塑性加工与成型：将均匀化后的铸锭加热至900-1100℃（低于固相线100-200℃），初步镦粗/拔长，破碎粗大晶粒，变形量控制在30-50%；加热至850-1000℃，多道次轧制（每道次变形量≤20%），终厚度降至5-10mm，中间需退火（700-900℃/1h）消除加工硬化；对于复杂形状靶材，可采用反向挤压工艺，将坯料加热至950-1050℃，挤压比3-10:1，直接成型为棒材。
机加工：将热加工后的板材/棒材通过线切割、磨削等工艺加工至目标尺寸。
镍锰铝硅合金靶材应用领域
精密工具与模具涂层：在切削刀具、冲压模具表面沉积该合金薄膜，可大幅提高其硬度、耐磨性和使用寿命，尤其在干切削或高速加工中表现优异。
高温防护涂层：用于航空发动机部件、燃气轮机叶片等，提供高温下的抗氧化和抗热腐蚀保护。
耐腐蚀涂层：应用于海洋环境、化工设备、核电设施等苛刻环境中的关键部件表面防护。
装饰与防护一体化涂层：因其表面可形成致密、化学性质稳定的氧化层，在赋予金属光泽的同时提供持久保护，用于高端消费品
镍锰铝硅合金应用领域
航空航天：用于航空发动机、燃气轮机的燃烧室、涡轮外环等，承受 800-1100℃高温与热循环，依靠铝硅复合强化维持强度与抗蠕变能力。
机械制造：在工程机械、矿山设备的齿轮、轴套中应用，利用锰、铝形成的金属间化合物强化相提升耐磨性，延长使用寿命。
汽车部件：如排气歧管、涡轮增压器壳体，承受 600-900℃高温与振动，需高温强度、热疲劳与耐燃气腐蚀性能。
感谢您阅读镍锰铝硅合金靶材 定义、特性、制备方法和应用，希望大家能对镍锰铝硅合金靶材有更好的了解。如果您想了解更多关于金属科研材料的信息，请收藏我们的网站鑫康新材料科研服务厂家https://www.xk-materials.cn/。
[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
