铝硅铜合金靶材定义、特性、制备方法和应用
发布时间：2025-07-11 作者：长沙鑫康新材料 阅读量：19

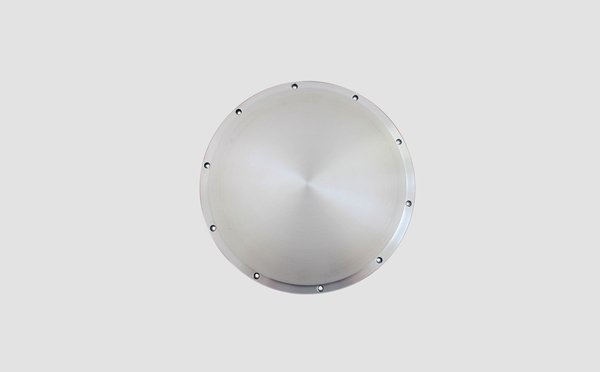

铝硅铜合金靶材是一种用于物理气相沉积（PVD）技术的溅射靶材，主要由铝（Al）、硅（Si）和铜（Cu）三种元素组成。通过调整成分比例（常见比例为 Al-Si-Cu（如Al-1%Si-0.5%Cu）），可优化其导电性、热稳定性和机械性能，广泛应用于半导体、显示技术等领域。
铝硅铜性能特点
良好的导电性：铝、硅、铜三种元素的结合使得合金靶材具有优异的导电性能，能够满足电子器件等领域对高导电材料的需求，可用于制造集成电路中的金属互连线等。
高耐腐蚀性：硅和铜的加入增强了铝的耐腐蚀性，使其能够在恶劣的环境条件下长期使用，不易被氧化或腐蚀，提高了镀膜产品的稳定性和使用寿命。
抗电迁移能力强：在电流作用下，金属离子会发生迁移，而铝硅铜合金靶材中铜的存在大大提高了其抗电迁移能力，减少了因电迁移导致的薄膜失效问题，提高了电子器件的可靠性。
良好的热稳定性：可以在较高温度下保持稳定的性能，不会因温度变化而发生明显的变形、开裂或性能下降等问题，适用于高温镀膜工艺和在高温环境下工作的器件。
优异的加工性能：具有良好的可塑性和可加工性，易于进行锻造、轧制、切割、研磨等加工工艺，能够制成各种形状和尺寸的靶材，满足不同应用场景的需求。
铝硅铜合金靶材制备方法
原料准备：根据应用需求（如半导体、显示镀膜）确定Al、Si、Cu的比例（例如Al-1%Si-0.5%Cu，重量百分比）。需严格控制杂质含量（如Fe、O等）。
熔炼与合金化：在真空或惰性气体（Ar）保护下熔炼，防止氧化。先熔化铝和铜，再加入硅（硅熔点高，需高温或预合金化）。电磁搅拌确保成分均匀，熔炼温度控制在800~1000℃。将熔融合金浇入预热（200~300℃）的金属模具中，形成铸锭。
退火工艺：铸锭在500~550℃下保温12~24小时，消除成分偏析，改善组织均匀性。
成型：铸锭加热至400~500℃进行热轧或锻造，逐步变形至所需厚度。
铝硅铜合金靶材主要应用领域
光学镀膜：用于制备红外反射膜、透明导电膜（如AZO，铝掺杂氧化锌），应用于太阳能电池、节能玻璃等。
半导体制造：用于集成电路互连线、焊盘镀层，替代纯铝以提高可靠性。
平板显示：液晶（LCD）或OLED面板的电极镀膜，增强导电性和耐腐蚀性。
光学涂层：制备反射镜或装饰性镀层。
耐磨涂层：因其良好的耐磨性，可用于工具、轴承等表面镀膜
铝硅铜合金主要应用领域
航空航天领域：铝硅铜合金具有优异的强度和耐热性，常用于制造飞机发动机零部件、卫星结构件、火箭发动机等高温高压的零部件。
汽车制造领域：铝硅铜合金在汽车制造中主要用于制造发动机零部件、传动系统、轮毂等高强度要求的零部件。
电子设备领域：铝硅铜合金具有优良的导热性能和电磁屏蔽能力，被广泛应用于制造电子设备的外壳、散热器、连接器等部件。
建筑领域：铝硅铜合金能够制成各种形状和规格的型材，用于建筑的结构件、门窗框、幕墙等部件。
感谢您阅读铝硅铜合金靶材定义、特性、制备方法和应用，希望大家能对铝硅铜合金靶材有更好的了解。如果您想了解更多关于金属科研材料的信息，请收藏我们的网站鑫康新材料科研服务厂家https://www.xk-materials.cn/。
[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
