什么是铁硼合金靶材？揭秘芯片制造中的“隐形功臣”

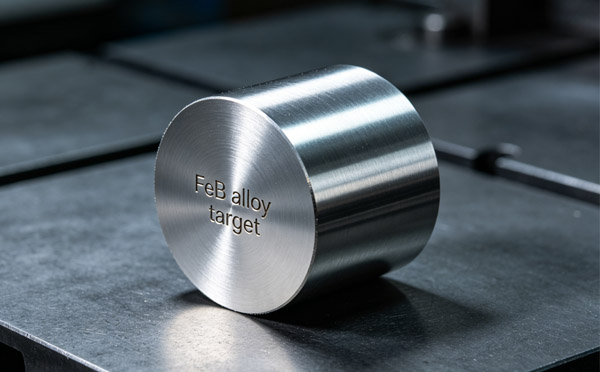

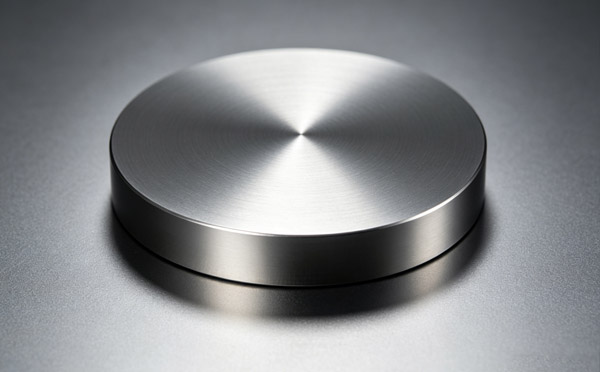

铁硼合金靶材（FeB） 是以铁（Fe）和硼（B）为主要成分的特种合金材料，经高纯度加工后用于物理气相沉积（PVD）工艺，是制备高性能磁性薄膜、半导体功能层的核心 “源材料”。在先进芯片与存储技术中，它是支撑MRAM（磁性随机存储器）、高频磁器件与自旋电子学的隐形关键材料。
它为何如此关键？—— 揭秘“隐形功臣”的功绩
它的重要性完全来自于它在制造 MRAM 中的不可替代性。MRAM的核心单元是一个由两层磁性材料夹着一层极薄绝缘层构成的“三明治”结构（磁性隧道结）。
其中一层磁性材料的磁化方向需要被牢牢固定住，这个层就叫参考层或钉扎层。铁硼合金靶材正是通过PVD工艺，沉积形成这个“钉扎层”的关键材料。它提供的强磁性是确保MRAM数据稳定、可靠的基础。没有性能优异的钉扎层，MRAM就无法工作。
它为什么是“隐形”的？
高纯度要求:半导体级需达到99.999%（5N）以上，杂质控制直接影响器件性能
成分均匀性:微米级成分偏析会导致磁性能不一致，影响芯片良率
致密化结构:高致密度（>99%）确保溅射过程稳定，减少颗粒污染
晶粒控制:纳米晶或非晶结构赋予优异的软磁性能
在芯片制造中的关键作用
铁硼合金靶材主要通过磁控溅射技术在芯片制造中发挥以下核心功能：
1. 磁性薄膜沉积
制备硬盘驱动器（HDD）的磁记录层
制造MRAM（磁性随机存取存储器）的磁性隧道结
形成传感器中的磁阻元件
2. 高磁导率屏蔽层
用于电磁干扰（EMI）屏蔽
保护敏感电路免受外部磁场干扰
在先进封装中实现磁隔离
3. 非晶软磁薄膜
制备高频电感器的磁芯材料
用于电源管理芯片（PMIC）的集成电感
实现高效率的能量转换
总的来说，铁硼合金靶材是连接材料科学与芯片前沿的关键枢纽：以铁 + 硼的精准组合，通过PVD 溅射为芯片注入磁性、硬度、稳定性，默默支撑 MRAM、高频器件与先进存储的迭代。没有它，就没有今天的高速、低功耗、高密度芯片与存储技术。
