用于装饰性镀膜的溅射靶材对应的PVD镀膜颜色
发布时间：2022-10-19 作者：材料类科研服务平台 阅读量：866
选择靶材种类、材质和气体(氮气、氧气、乙炔、甲烷、氩气等)，确定靶材及气体种类，然后调整气体比例、用量、溅射功率、溅射时间、基材处理温度、溅射温度、溅射时间等工艺参数，制备出颜色膜层，广泛应用于装饰性镀膜行业。
靶材膜层颜色可调的PVD镀膜方法
1、镀金属膜层，将待镀产品传入装有金属靶材的镀膜腔室，开启泵抽真空及加热装置进行基底加热，使得本底真空达到1×10-3Pa 及达到80-150℃工艺温度后，向腔室通入10-1000sccm的氩气，启动溅射电源，设置溅射功率1-15KW，镀膜时间10-300S，得到厚度为1-100nm的金属膜层，金属膜层为铜(Cu)、银(Ag)、铝(Al)、铬(Cr)等金属膜层，或镍铜(NiCu)、镍铬(NiCr)等合金膜层；
2、镀低折射率膜层，将镀完金属膜层的产品传入装有可形成低折射率膜层的靶材镀膜腔室，加热达到80-150℃的工艺温度，向腔室通入工艺气体，设置溅射功率1-15KW，镀膜时间1-300S，得到厚度为1-100nm的低折射率膜层，此低折射率膜层为氧化硅、氮化硅等膜层；
3、镀高折射率膜层，将镀完低折射率膜层的产品传入装有可形成高折射率膜层的靶材镀膜腔室，加热达到80-150℃的工艺温度，向腔室通入工艺气体，设置溅射功率1-15KW，镀膜时间1-300S，得到厚度为1-100nm的高折射率膜层，所述高折射率膜层为氧化钛、氮化钛、氧化锆、氮化锆、氧化铌、氮化铌、氧化锌、氧化铟、氧化铝、氧化铁、氧化铬、氮化铬等膜层，此高低折射膜层的工艺气体为Ar、N2、O2中的至少一种，其中Ar气体流量为10-1000sccm，N2气体流量为10-1000sccm，O2气体流量为10-1000sccm；
4、重复步骤二和步骤三数次，得到不同颜色的膜层，重复步骤二和步骤三的次数为1-100次。

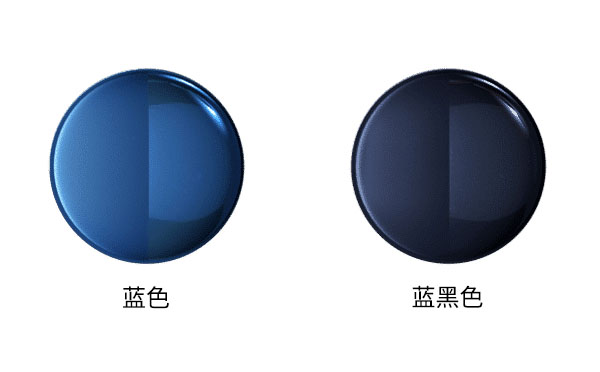

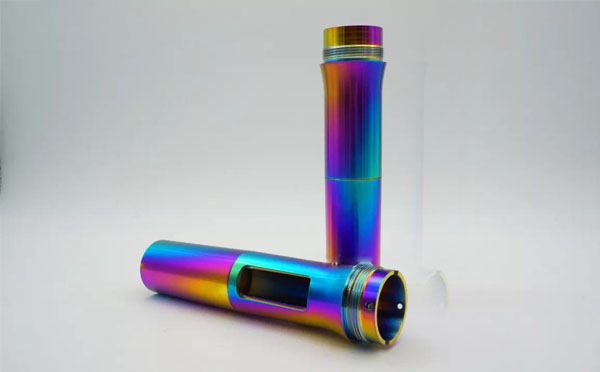

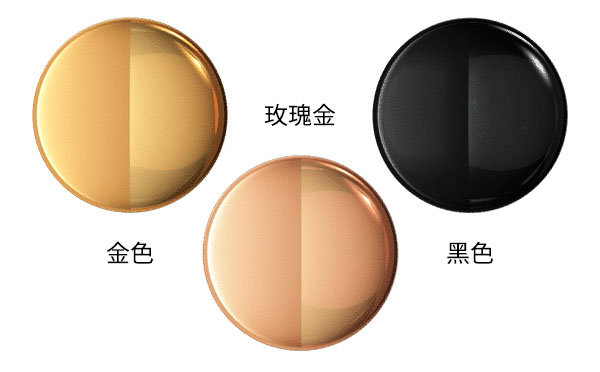

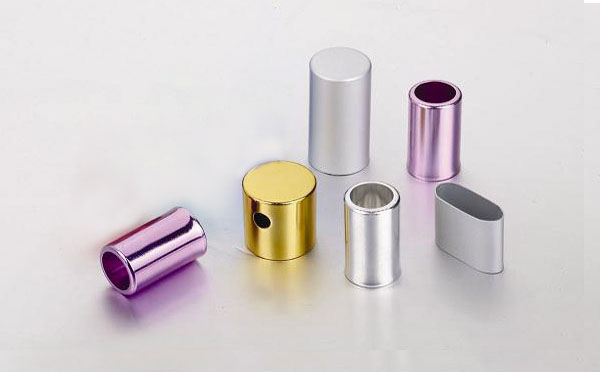

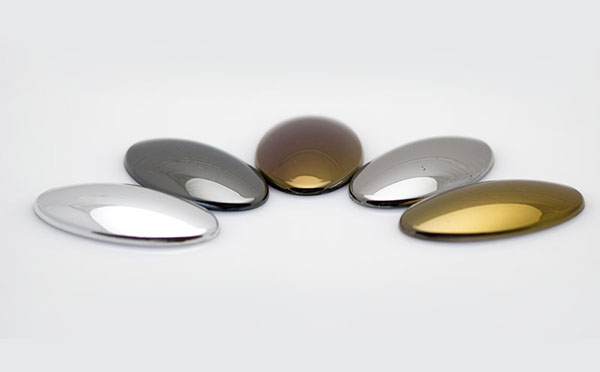

以下是鑫康PVD真空镀膜装饰薄膜常用材料及其常用气体制作的各类装饰颜色涂层
[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
