关于钨坩埚制备及用途介绍
发布时间：2022-07-15 作者：材料类科研服务平台 阅读量：130

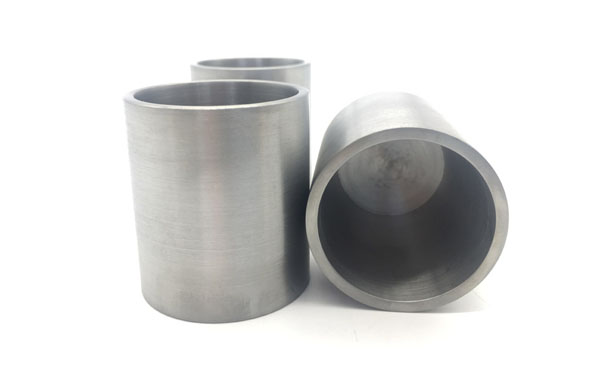

钨坩埚是难熔金属钨的一种典型制品。主要分为烧结成型（粉末冶金技术）、冲压成型、旋压成型。含钨量一般高于99.95%，形状一般为圆柱形，直径在10mm至500mm之间，高度在10mm至750mm之间，壁厚度在8mm至20mm之间。它们是由钨棒车削加工成型和焊接成型。钨坩埚可用于2400 ℃以下和真空的惰性气体。钨具有高熔点、良好的高温强度、良好的耐磨蚀性、高导热性、低热膨胀系数和良好的淬透性。
钨坩埚的特点包括高比重、高熔点、高沸点、低蒸气压、小蒸发速度、低热膨胀系数、耐腐蚀、耐磨损、良好导热性能等。在纯钨坩埚制造时添加一定量的稀土元素，能提高坩埚的抗氧化性，进而可以延长产品的使用寿命。
生产方法，钨坩埚的制备步骤包括配料混合、等静压制、整形、烧结和精加工。配料采用粒度在1.0~5.0um区间的四种不同钨粉；等静压压力约200MPa，保压时间约7分钟；烧结温度约2300°C，烧结时间约7小时。
钨坩埚广泛应用于稀土冶炼、石英玻璃、电子喷涂、晶体生长等行业中，主要用作稀土金属冶炼炉、石英玻璃熔炼炉、感应炉发热体、单晶炉高温容器、蓝宝石单晶生长炉、高温真空炉等工业炉，其工作温度一般在2000°C 以上。注意：对蓝宝石晶体生长过程中，钨坩埚应具备无内裂纹、尺寸精准、内外壁光洁等特征。
[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
