真空蒸发镀膜,简称蒸镀,是指在真空条件下,采用一定的加热蒸发方式蒸发镀膜材料(或称膜料)并使之气化,粒子飞至基片表面凝聚成膜的工艺方法。蒸镀是使用较早、用途较广泛的气相沉积技术,具有成膜方法简单、薄膜纯度和致密性高、膜结构和性能独特等优点。真空蒸镀所使用的材料我们称之为蒸发材料。

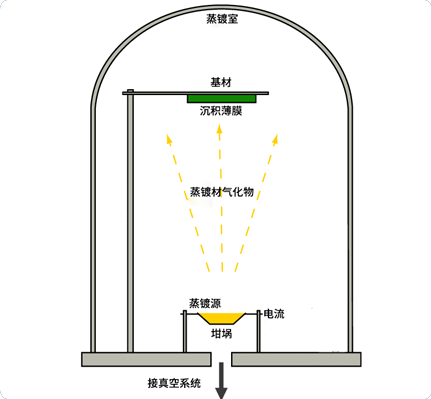

电阻蒸发
电阻蒸发原理:蒸发温度1000-2000 ° C的材料可用电阻加热作蒸发源. 加热器电阻通电后产生热量,产生热量使蒸发材料的分子或原子获得足够大的动能而蒸发。
电租蒸发的优点:蒸发源一般为丝状(0.05-0.13cm),操作简单便捷,耗材价格便宜,更换方便。蒸发材料必须润湿加热丝,通过表面张力得到支撑,只能蒸发金属或合金,加热丝容易变脆。常用的蒸发源材料有:W、Mo、Ta,耐高温的金属氧化物、陶瓷或石墨坩埚
电租蒸发的缺点:支撑材料与蒸发物之间可能会发生反应;一般工作温度在1500~1900 ℃,难以实现更高蒸发温度,所以可蒸发材料受到限制;蒸发率低;加热速度不高,蒸发时待蒸发材料如为合金或化合物,则有可能分解或蒸发速率不同,造成薄膜成分偏离蒸发物材料成分。高温时,钽和金形成合金,铝、铁、镍、钴等与钨、钼、钽等形成合金,钨、钼与水或氧反应,形成挥发性的氧化物气体。

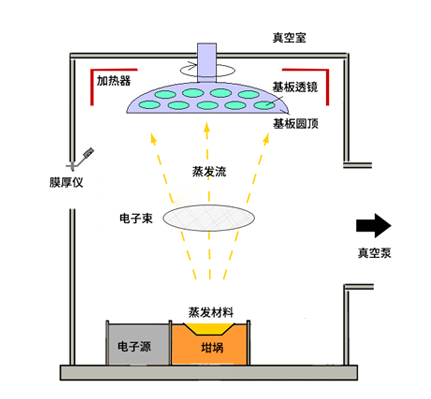

电子束蒸发
电子束蒸发原理:电子束通过5-10KV 的电场后被加速,然后聚焦到被蒸发的材料表面,把能量传递给待蒸发的材料使其熔化并蒸发。
电子束蒸发的优点:一是可以实现难熔物质的蒸发,以较大的功率密度实现快速蒸发,防止合金分离。二是可以同时安置多个坩埚,同时或分别蒸发多种不同物质;三是无污染,大部分电子束蒸发系统采用磁聚焦或磁弯曲电子束,蒸发物质放在水冷坩埚内,与坩埚(坩埚水冷)接触的待蒸发材料保持固态不变,蒸发发生在材料表面, 有效抑制坩堝与蒸发材料之间的反应,蒸发材料与坩埚发生反应的可能性很小,适合制备高纯薄膜,可以制备光学、电子和光电子领域的薄膜材料,如Mo、Ta、Nb、MgF2、Ga2Te3、TiO2、Al2O3、SnO2、Si等;蒸发分子动能较大, 能得到比电阻加热更牢固致密的膜层。
电子束蒸发的缺点:可使蒸发气体和残余气体电离,有时会影响膜层质量;电子束蒸镀装置结构复杂,价格昂贵;产生的X射线对人体有一定的伤害。
激光蒸发
激光蒸发原理: 激光作为热源,高能量的激光束透过真空室窗口, 对蒸发材料进行加热使其达到升华点,变成气体并沉积成膜。
激光蒸发的优点:采用非接触式加热, 减少污染, 简化真空室, 适宜于超真空下制备纯洁薄膜;热源清洁,无来自加热体的污染;聚焦可获得高功率,可沉积陶瓷等高熔点材料以及复杂成分材料(瞬间蒸发);光束集中,激光装置可远距离放置,可安全沉积一些特殊材料薄膜(如高放射性材料);很高的蒸发速率,薄膜有很高的附着力。
激光蒸发的缺点:膜厚控制困难; 可引起化合物过热分解和喷溅;激光蒸发设备费用比较高。

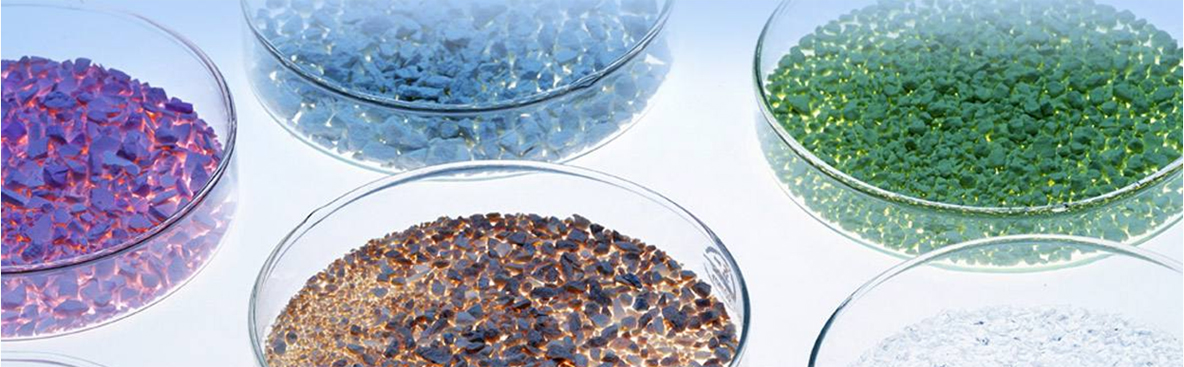

我们已为各大科研机构、院所的蒸发镀膜实验机台提供了各式各样的金属和陶瓷蒸发镀膜材料,这些蒸发材料的纯度、含气量以及内部细微缺陷都经过严格的检测,可以确保满足您高标准高质量的薄膜科研需求。常见的蒸发材料形状是颗粒、粉末、片状、棒状、板状和环状。在下面的列表中,有所有我们可提供的蒸发材料,通过点击产品名称,您可以获得更多细节。对于您的定制研发,如果没有找到相应的材料,也可以来电咨询以获得更多的产品信息。
化学式 | 规格/mm | 熔点/℃ | 密度(g/cm3 | 蒸发源 | 用途 |
---|---|---|---|---|---|
Formula | Preduct Size | melting point | Density | Evaporatio source | Application |
Au | Φ1*3等 | 1064 | 19.3 | B | 金属反射膜,装饰膜 |
Ag | Φ3*3等 | 962 | 10.49 | B | 金属反射膜 |
Ag-Cu | Φ12*5等 | 950 | B | 金属反射膜 | |
Al | Φ3*3等 | 660 | 2.7 | B | 金属反射膜 |
Cr | 1-3等 | 1907 | 7.23 | B | 功能膜,金属反射膜 |
Cu | 1-5/Φ3*3等 | 1084 | 8.9 | B | |
Ni | 1-3/Φ2*4等 | 1455 | 8.902 | B | |
Ge | 1-5等 | 938 | 5.5 | B | 减反射膜,热反射膜, 二向色滤光片,激光镀膜 |
Hf | Φ2*5等 | 2227 | 13.31 | B | |
Nb | Φ3*3等 | 2477 | 10.87 | B | |
Ta | Φ6*6等 | 3017 | 10.9 | B | |
Sn | 1-5等 | 232 | 7.28 | B | |
Ti | Φ3*3/ Φ6*6等 | 1668 | 4.5 | B |
化学式 | 规格/mm | 熔点/℃ | 蒸发源 | 折射率 | 透明波段 | 用途 |
---|---|---|---|---|---|---|
Formula | Preduct Size | melting point | Evaporatio source | Refractive index at550nm | The transparent band | Application |
SiO2 | 1-2/1-3/φ2*2/ φ3*3等 | 1700 | E | 1.46 | 200-9000nm | |
Nb2O5 | 1-2/1-3等 | 1530 | E | 2.3 | 350-9000nm | 增透膜,干涉滤光片等 |
Ta2O5 | 1-3/Φ90*12t等 | 1800 | RE,RS | 2.1 | 350-9000nm | 增透膜,干涉滤光片等 |
ZrO2 | φ18*10t/φ18*7t等 | 2715 | E | 2.05 | 250-9000nm | 增透膜,多层膜,装饰膜等 |
TiO2 | 1-2/1-3等 | 1850±20 | RE,RS | 2.3 | 360-9000nm | 增透膜,激光多层膜, 分光器,热反射镜等 |
HfO2 | 1-3/1-5等 | 2812 | E,RS | 2.15 | 200-9000nm | 复合膜等 |
Ti3O5 | 1-3等 | 1850 | RE,RS | 2.3 | 400-12000nm | 增透膜,滤光片等 |
Al2O3 | 1-3等 | 2020 | E,B(W) | 1.54 | 170-9000nm | 增透膜,多层膜,干涉膜等 |
WO3 | 1-3等 | 1473 | E,B(W) | 1.7 | 360-10000nm | 保护膜,功能膜等 |
CeO2 | 1-5等 | 2727 | E,B(W) | 2.2 | 400-12000nm | 增透膜等 |
Cr2O3 | 1-3等 | 2275 | E | 2.1 | 600-8000nm | 粘接促进材料,塑料基片镀膜 彩色/防晒镀膜。 |
MgO | 1-3/3-5等 | 2852 | E,B(W,Ta) | 1.7 | 200-8000nm | 激光镀膜,粘接促进材料等 |
SiO | 1-2/2-4等 | 1700 | B(W,Ta,Mo) | 1.8-1.9 | 400-9000nm | 分束镜,彩色/防晒镀膜等 |
TiO | 1-3/3-5等 | 1750 | RE,RS | 1.9-2.3 | 400-12000nm | |
Y2O3 | 1-3/3-5等 | 2410 | E | 1.87 | 300-12000nm | |
Ti2O3 | 1-3等 | 2130 | RE,RS | 1.9-2.3 | 400-12000nm | |
SnO2 | 1-3等 | 1127 | E,B(W) | 2.0-2.1 | ||
ZnO | 1-3等 | 1975 | E,B(W,Mo) | 2.1 | 350-20000nm | |
Sb2O3 | 1-3等 | 656 | B(Ta) | 2.3 | 300-1000nm |
化学式 | 规格/mm | 熔点/℃ | 蒸发源 | 折射率 | 透明波段 | 用途 |
---|---|---|---|---|---|---|
Formula | Preduct Size | melting point | Evaporatio source | Refractive index at550nm | The transparent band | Application |
ZnS | 1-3/3-5等 | 1900 | B(Ta,Mo) | 2.22 | 400-14000nm | 减反射膜,热反射膜, 二向滤光片,偏光片等 |
Si | 1-3等 | 1410 | B | 3.4 | 1000-9000nm | 减反射膜,热反射膜, 二向滤光片,偏光片等 |
化学式 | 规格/mm | 熔点/℃ | 蒸发源 | 折射率 | 透明波段 | 用途 |
---|---|---|---|---|---|---|
Formula | Preduct Size | melting point | Evaporatio source | Refractive index at550nm | The transparent band | Application |
MgF2 | 1-2/1-3等 | 1266 | B(W,Ta,Mo) | 1.38 | 110-10000nm | 增透膜,多层膜,滤光片,分光器 |
CeF3 | 1-3等 | 1460 | E,B(W) | 1.63 | 300-500nm | 保护膜 |
CaF2 | 1-3等 | 1360 | B(W,Ta,Mo) | 1.23-1.46 | 150-12000nm | 增透膜,偏光镜 |
YbF3 | 1-3等 | 1157 | E | 1.52 | 220-12000nm | 增透膜,热反射膜/介质膜, 偏光镜,分束镜,激光镀膜 |
YF3 | 1-3/3-5等 | 1387 | 1.59 | 220-14000nm | 增透膜,偏光镜,分束镜, 激光镀膜 | |
Na3AlF6 | 1-8等 | 1000 | B(Ta,Mo) | 1.32-1.35 | 200-14000nm | 窄带滤光片,紫外膜 |
AlF3 | 1-4等 | 900 | B | 1.38 | 200-20000nm | 增透膜 |
LaF3 | 1-3等 | 1490 | E,B(W,Mo) | 1.55 | 200-12000nm | 增透膜,介质镜,二向色滤光片 偏光镜 |
NdF3 | 1-4等 | 1410 | B(Ta,Mo) | 1.61 | 220-6000nm | 增透膜,偏光镜,分束镜, 激光镀膜 |
化学式 | 规格/mm | 熔点/℃ | 蒸发源 | 折射率 | 透明波段 | 用途 |
---|---|---|---|---|---|---|
Formula | Preduct Size | melting point | Evaporatio source | Refractive index at550nm | The transparent band | Application |
HG-01/MU2 (LaTiO3) | 1-3等 | 1800 | E | 2.13 | 400-7000nm | 增透膜,滤光片 |
MG-01 (LaAlO3) | 1-3 等 | 2200 | E | 2.1 | 400-7000nm | 增透膜,滤光片 |
GL7 (Ta2O5+TiO2) | 1-3 等 | 1800 | E | 2.2 | 400-7000nm | 增透膜,滤光片 |
MU5 (ZrO2+TiO2) | φ18*10t等 | 2200 | E | 2.1 | 360-7000nm | 增透膜 |
GL2 (ZrO2+Ta2O5) | φ18*8t等 | 1975 | E | 2.1 | 350-20000nm | |
MU1 (SiO2+Al2O3) | 1-3等 | 2000 | E | 1.48 | 300-7000nm | 激光镀膜,粘接促进材料, 塑料基片镀膜 |
锆铝合金 (ZrO2+Al2O3) | φ25*10tφ25*7t等 | E | 1.7 | |||
ITO (In2O3-SnO2) | 1-3/φ25*10t等 | 1730 | E | 1.9-2.0 | 400-1100nm | 防静电/导电膜,塑料基片镀膜 |
Al2O3+MgO | 1473 | E | 1.65-1.7 | |||
TiO2+Al2O3 | 1127 | E | 1.7 | 增透膜,塑料基片镀膜 |
